Quạt ly tâm lồng sóc được thiết kế để vận chuyển không khí với lưu lượng lớn và áp suất cao, phù hợp cho các hệ thống thông gió, hút khí thải và xử lý bụi trong môi trường công nghiệp.
Quạt ly tâm lồng sóc là gì?
Quạt ly tâm lồng sóc là dòng quạt ly tâm sử dụng bánh công tác dạng đa cánh (multi-blade impeller) với số lượng lá cánh lớn, bố trí cong về phía trước (forward-curved blades). Thiết kế này cho phép quạt tạo lưu lượng gió lớn ở tốc độ quay thấp đến trung bình, đồng thời duy trì độ ồn thấp hơn so với nhiều cấu hình cánh khác.
Dòng quạt này thường được sử dụng cho các hệ thống:
- Thông gió công trình dân dụng và công nghiệp
- Cấp khí tươi HVAC
- Hút khói, hút mùi
- Hút bụi mịn, bụi nhẹ
- Tăng áp cầu thang, hành lang
- Thông gió tầng hầm
Thông số kỹ thuật
Tùy cấu hình thiết kế, quạt ly tâm lồng sóc có dải thông số rộng:
- Lưu lượng: 500 – 60.000 m³/h
- Áp suất tĩnh: 200 – 2.500 Pa
- Công suất động cơ: 0.75 – 75 kW
- Tốc độ quay: 700 – 1.500 rpm
- Độ ồn: 65 – 85 dB(A) (tùy cấu hình)
- Nhiệt độ làm việc:
- Tiêu chuẩn: ≤ 80°C
- Phiên bản chịu nhiệt: 150–300°C
Các thông số được xác định theo đường đặc tính quạt (fan curve) và yêu cầu hệ thống thực tế.
Cấu tạo và nguyên lý vận hành của quạt ly tâm lồng sóc

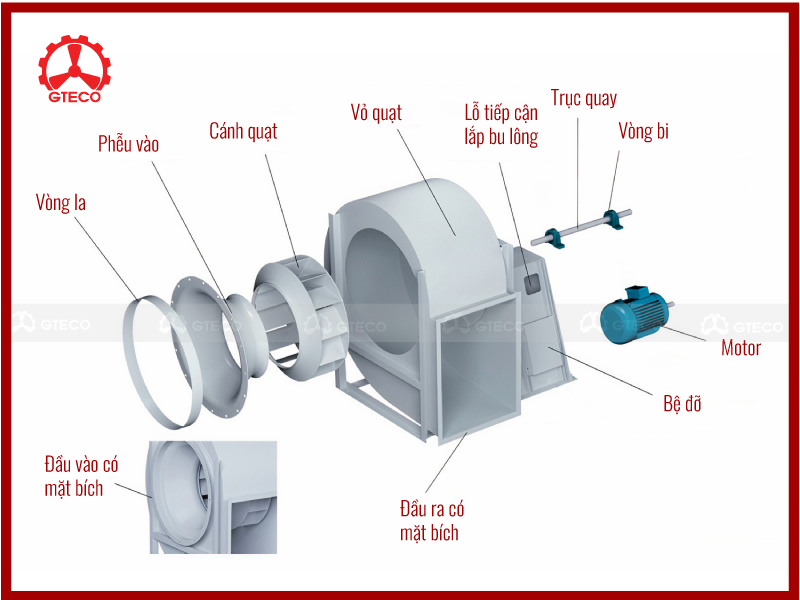

Cấu tạo quạt ly tâm lồng sóc
Bánh công tác (impeller)
- Dạng lồng sóc, nhiều lá cánh cong về phía trước
- Vật liệu: thép CT3, thép mạ kẽm, inox 304/316 (tùy môi trường)
- Cân bằng động cấp G2.5 – G6.3 theo ISO 1940
- Gia công hàn tự động hoặc robot để đảm bảo đồng tâm
Vỏ quạt (casing)
- Dạng xoắn ốc khí động học
- Kết cấu thép tấm dày 2–6 mm tùy công suất
- Có thể phủ sơn tĩnh điện hoặc sơn epoxy chống ăn mòn
- Thiết kế cửa hút tròn, cửa xả chữ nhật hoặc theo yêu cầu
Trục và gối đỡ
- Trục thép C45 hoặc SCM440
- Gia công tiện chính xác, độ đảo thấp
- Sử dụng bạc đạn NSK, SKF hoặc tương đương
Động cơ
- Động cơ điện 3 pha hoặc 1 pha
- Cấp bảo vệ IP55 trở lên
- Cấp cách điện F hoặc H
- Có thể tích hợp biến tần điều khiển tốc độ
Nguyên lý vận hành
Không khí đi vào quạt theo phương dọc trục, sau đó được bánh công tác gia tốc nhờ lực ly tâm. Khi cánh quay, năng lượng động được truyền cho lưu chất, tạo ra chênh lệch áp suất giữa cửa hút và cửa xả.
Vỏ quạt dạng xoắn ốc (volute casing) có nhiệm vụ:
- Thu gom dòng khí
- Chuyển đổi động năng thành áp năng
- Hướng dòng khí ra cửa xả
Thiết kế này giúp tối ưu hiệu suất khí động và giảm tổn thất áp suất nội bộ.
Phân loại quạt hút lồng sóc hiện nay
Theo mức áp suất
- Thấp áp: phù hợp hệ thống ống ngắn, tổn thất thấp
- Trung áp: dùng trong nhà xưởng, hút bụi nhẹ
- Cao áp: dùng cho hệ thống có tổn thất lớn, đường ống dài
Theo phương thức truyền động
Truyền động trực tiếp (direct drive):
- Bánh công tác lắp trực tiếp lên trục motor
- Kết cấu gọn
- Ít bảo trì
- Phù hợp công suất nhỏ và trung bình
Truyền động gián tiếp (belt drive):
- Truyền động qua dây curoa
- Dễ điều chỉnh tốc độ
- Phù hợp môi trường nhiệt độ cao hoặc bụi nặng
- Tăng tuổi thọ motor
Báo giá quạt ly tâm lồng sóc mới nhất (tham khảo)
| Dòng quạt ly tâm lồng sóc | Giá tham khảo (VNĐ) | Phân khúc sử dụng |
| Quạt lồng sóc Panasonic FV-24CU7 | 2.050.000 – 2.860.000 | Cao cấp, dân dụng – thương mại |
| Quạt lồng sóc KDK 24CHT | 2.200.000 – 3.000.000 | Cao cấp, vận hành êm |
| Quạt lồng sóc Deton CDT-25 | 1.800.000 – 2.500.000 | Trung cấp, công trình nhỏ |
| Quạt lồng sóc Dasin KVF-25 | 1.600.000 – 2.300.000 | Trung cấp, độ bền cao |
| Quạt lồng sóc Soffnet SFV-25 | 1.500.000 – 2.200.000 | Phổ thông, giá tốt |
| Quạt lồng sóc Nanoco NFV2521 | 450.000 – 750.000 | Phổ thông, dân dụng |
Lưu ý khi tham khảo bảng giá
- Mức giá trên chỉ mang tính tham khảo, có thể thay đổi tùy đại lý, khu vực và thời điểm.
- Giá chưa bao gồm chi phí lắp đặt, vật tư ống gió hoặc VAT (nếu có).
- Với công trình lớn, giá quạt ly tâm lồng sóc công nghiệp có thể cao hơn nhiều tùy công suất và áp suất yêu cầu.
Ứng dụng thực tế
Quạt ly tâm lồng sóc thường được sử dụng trong:
- Hệ thống hút mùi bếp công nghiệp
- Cấp khí tươi trung tâm thương mại
- Hút bụi gỗ, bụi nhẹ
- Thông gió tầng hầm
- Tăng áp cầu thang thoát hiểm
- Hệ thống HVAC dân dụng và công nghiệp
Do thiết kế đa lá, quạt đặc biệt phù hợp cho các hệ thống yêu cầu lưu lượng lớn, áp suất vừa phải và độ ồn thấp.

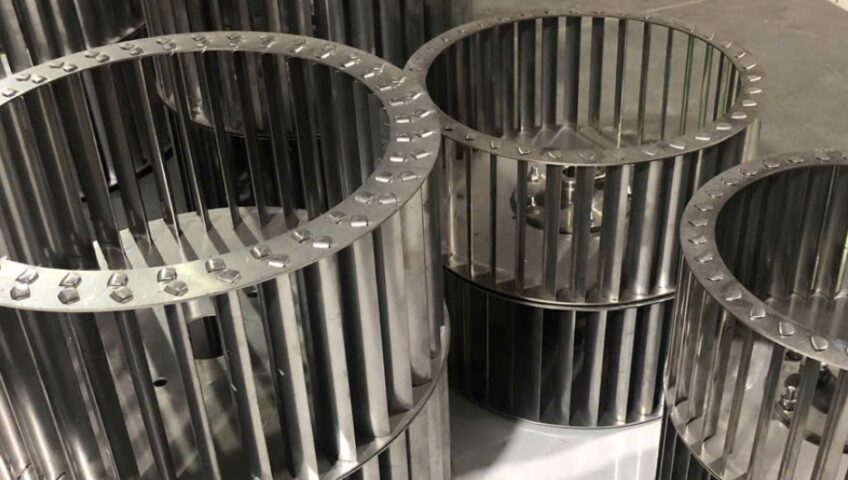

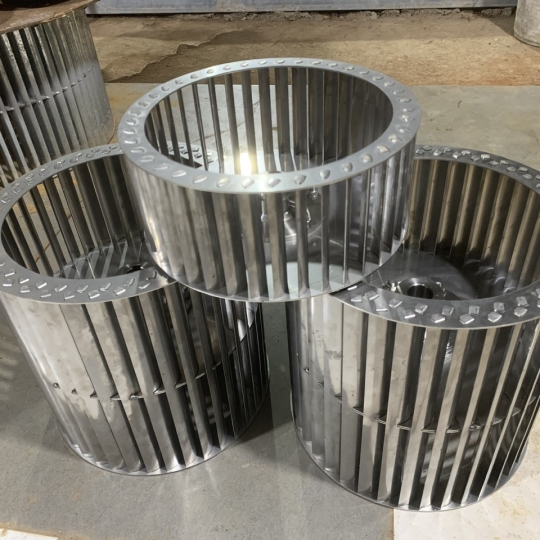

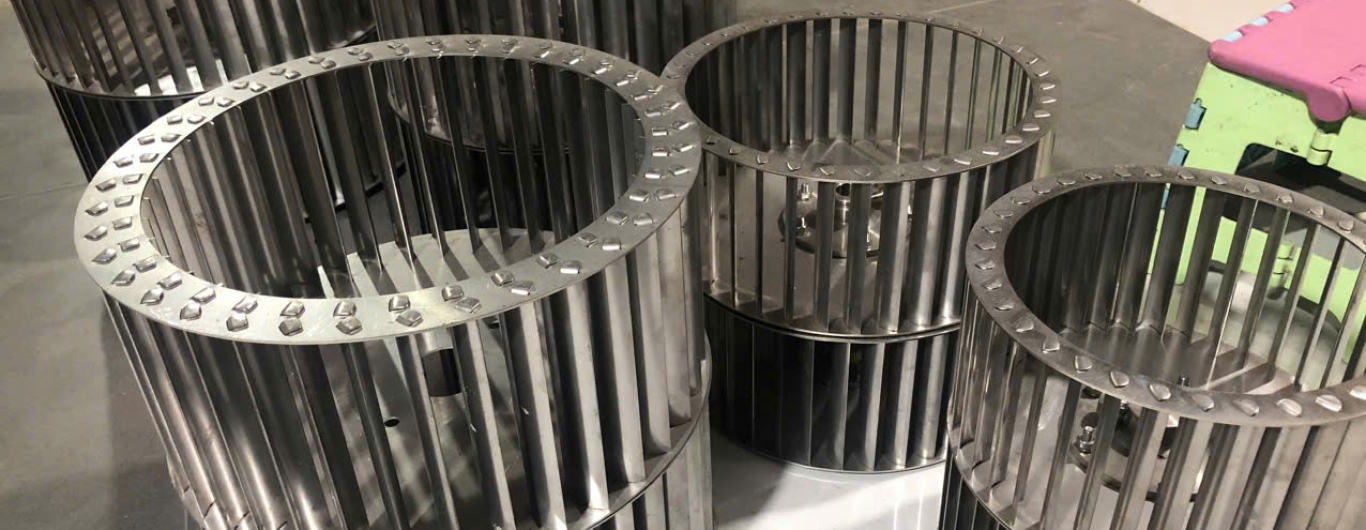

Các mã cánh quạt lồng sóc – cánh quạt ly tâm gia công theo yêu cầu
Cánh quạt ly tâm là bộ phận quan trọng trong hệ thống quạt ly tâm công nghiệp, sử dụng lực ly tâm để hút không khí vào tâm cánh rồi đẩy ra ngoài vuông góc với trục quay, giúp tạo lưu lượng và áp suất khí lớn cho hệ thống hút – thông gió – hút bụi – cấp khí tươi. Đây là linh kiện được chế tạo chính xác, cân bằng động để vận hành ổn định, giảm rung lắc và đảm bảo hiệu suất theo thiết kế.
Cánh quạt ly tâm vật liệu sắt
- Loại phổ biến, chi phí hợp lý
- Phù hợp hệ thống hút khí, thông gió nhà xưởng hoặc quạt công nghiệp tiêu chuẩn
- Thiết kế cân bằng, bền bỉ trong môi trường sản xuất
Cánh ly tâm vật liệu inox 304
- Chống ăn mòn, chịu môi trường ẩm ướt tốt
- Phù hợp cho hệ thống điều hòa, hút khí có yêu cầu về độ sạch
- Vật liệu inox giúp tăng tuổi thọ sản phẩm và giảm bảo trì
Cánh ly tâm vật liệu nhôm
- Nhẹ, dễ vận hành
- Phù hợp hệ thống thông gió công nghiệp vừa và nhỏ
- Làm giảm tải cho động cơ và tiêu thụ điện thấp hơn
Cánh quạt ly tâm cốt 14
- Kích thước nhỏ hơn, phù hợp ứng dụng hút khí trong không gian hạn chế
- Lắp vào nhiều loại trục quạt công nghiệp nhỏ hoặc quạt ly tâm cấp thấp
Cánh quạt ly tâm D180 – H90 – cốt 19
- Kích thước lớn hơn, tạo lực hút/đẩy khí mạnh hơn
- Phù hợp với hệ thống hút bụi, cấp khí công nghiệp vừa
Cánh ly tâm sắt cốt 28
- Dành cho ứng dụng công suất lớn hơn, cần áp suất / lưu lượng khí cao
- Thường được dùng trong hệ thống hút bụi trung tâm hay ống dẫn dài
Cánh quạt D400 – H200 – cốt trục D38
- Kích thước lớn, phù hợp việc lắp vào quạt ly tâm công nghiệp trọng tải cao
- Tăng hiệu quả hút khí trên hệ thống hút/đẩy không khí với đường ống dài và nhu cầu lớn
Nhật Hảo Tech không chỉ cung cấp các mẫu cánh quạt ly tâm tiêu chuẩn mà còn nhận gia công cánh quạt theo yêu cầu kỹ thuật — bao gồm: thiết kế kích thước, chọn vật liệu inox/nhôm/sắt, điều chỉnh cốt trục, cân bằng động và hoàn thiện bề mặt — giúp sản phẩm phù hợp chính xác với yêu cầu dự án hoặc thiết kế hệ thống của bạn.
- Hotline / zalo: 0901 848 120
- Website: nhathaotech.com
- Email: nhathaotech@gmail.com
- Trụ sở: 75 Liên Khu 10-11, Bình Trị Đông, TP. Hồ Chí Minh
- Nhà máy: 91C Đỗ Văn Dậy, Hóc Môn, TP. Hồ Chí Minh, Việt Nam.(Nhật Hào Tech)
