Đường ống nước lạnh “đổ mồ hôi”, ống gas điều hòa nóng lên, hay đường ống nước nóng thất thoát nhiệt đều có chung một nguyên nhân: thiếu hoặc chọn sai lớp bảo ôn. Trên thị trường có nhiều loại ống bảo ôn với vật liệu, giới hạn nhiệt độ và cách thi công khác nhau, nên việc chọn đúng ngay từ đầu giúp tránh đọng sương, hao tổn năng lượng và chi phí sửa chữa về sau.
Bài viết giải thích ống bảo ôn là gì, so sánh các nhóm vật liệu phổ biến, hướng dẫn chọn theo điều kiện hệ thống, sau đó đến giải pháp ống bảo ôn định hình sẵn INCOFLEX XLPE cho các hệ đường ống nhà ở, thương mại và công nghiệp.
❖ Ống bảo ôn là gì?
Ống bảo ôn là lớp vật liệu cách nhiệt được tạo hình dạng ống rỗng để bọc quanh đường ống. Lòng ống vừa với đường kính ngoài của ống cần bảo ôn, thân ống thường có vết xẻ dọc để luồn ống vào. Nhờ hình dạng định hình sẵn, lớp bảo ôn ôm sát ống và hạn chế khe hở khi thi công.
Cấu tạo cơ bản
- Lớp vật liệu cách nhiệt: thường là foam ô kín (PE/XLPE, cao su elastomeric, PU/PIR) hoặc vật liệu sợi (bông khoáng). Lớp này quyết định khả năng cách nhiệt, nhiệt độ làm việc và độ bền.
- Lớp bề mặt (nếu có): màng nhôm, màng kim loại hoặc lớp bọc ngoài để tăng khả năng chống va chạm, chống tia UV, giảm bức xạ nhiệt.
- Mối nối và phụ kiện: keo, băng dán, co, tê, đầu bịt giúp các mối nối kín và đồng nhất.
Nguyên lý cách nhiệt
Vật liệu bảo ôn chứa nhiều bọt khí hoặc khoảng rỗng nhỏ, nên nhiệt truyền qua chậm. Với đường ống lạnh, lớp bảo ôn giữ bề mặt ngoài ấm hơn điểm sương của không khí, nhờ đó hạn chế ngưng tụ hơi nước. Với đường ống nóng, lớp bảo ôn giảm thất thoát nhiệt ra môi trường.
Vai trò của lớp bảo ôn đối với hệ thống đường ống
- Giảm tổn thất năng lượng, hỗ trợ hệ thống vận hành ổn định và tiết kiệm điện.
- Hạn chế đọng sương trên đường ống lạnh, bảo vệ trần, tường và thiết bị bên dưới.
- Giữ nhiệt độ lưu chất ổn định trên đường truyền.
- Giảm nguy cơ bỏng khi chạm vào đường ống nóng.
- Bảo vệ bề mặt ống khỏi tác động môi trường, tùy lớp bọc ngoài.
❖ Phân biệt các cách gọi
| Cách gọi | Thường hiểu là | Lưu ý |
|---|---|---|
| Ống bảo ôn | Cách gọi chung cho vật liệu cách nhiệt dạng ống | Chưa chỉ rõ vật liệu |
| Ống bảo ôn cách nhiệt | Cách nói nhấn mạnh chức năng cách nhiệt | Cùng nghĩa với ống bảo ôn |
| Bảo ôn dạng ống | Vật liệu bảo ôn ở dạng ống định hình | Phân biệt với dạng tấm, cuộn |
| Bảo ôn đường ống | Hạng mục cách nhiệt cho đường ống, không nhất thiết dùng vật liệu dạng ống | Có thể dùng tấm, cuộn hoặc phun bọc |
| Ống bảo ôn PE | Ống bảo ôn làm từ xốp polyethylene | Có thể gồm PE thường hoặc XLPE, cần hỏi rõ |
“Bảo ôn đường ống” là tên một hạng mục thi công, còn “ống bảo ôn” là một dạng vật liệu. Với đường ống cỡ lớn, nhiều dự án dùng tấm hoặc cuộn bảo ôn quấn quanh thay vì ống định hình, bạn có thể xem thêm tấm và cuộn định hình sẵn.
❖ Các loại bảo ôn dạng ống phổ biến
PE / XLPE (xốp polyethylene, polyolefin)
Đây là foam ô kín, nhẹ, mềm dẻo, dễ cắt và dễ lắp. XLPE là polyethylene liên kết ngang, thường cho cấu trúc ô mịn và đồng đều hơn PE thông thường. Nhóm này phổ biến cho đường ống nước lạnh, ống điều hòa và hệ lạnh. Mức chịu nhiệt, đặc tính cháy và khả năng chống UV khác nhau theo từng sản phẩm, nên cần xem datasheet.
Cao su elastomeric
Vật liệu cao su lưu hóa ô kín, mềm, đàn hồi, thường có khả năng cản hơi nước tốt. Hay gặp ở ống đồng điều hòa và đường ống lạnh. Hạn chế nằm ở chi phí và độ cứng thi công khi ống cỡ lớn, tùy sản phẩm.
PU / PIR dạng ống
Foam cứng ô kín, thường ở dạng ống hoặc nửa ống (half-shell) cho đường ống cỡ lớn, đường ống lạnh sâu hoặc công nghiệp. Cách nhiệt hiệu quả ở độ dày hạn chế nhưng cứng, khó bọc vị trí cong và cần lớp bọc ngoài bảo vệ.
Bông khoáng
Vật liệu sợi, không phải foam, thường chọn khi cần chịu nhiệt cao, như đường ống hơi hoặc nước nóng công nghiệp. Vật liệu sợi dễ hút ẩm nên cần lớp bọc chống ẩm kín và thi công cẩn thận.
❖ Bảng so sánh các loại bảo ôn cách nhiệt dạng ống
| Tiêu chí | PE / XLPE | Cao su elastomeric | PU / PIR | Bông khoáng |
|---|---|---|---|---|
| Vật liệu | Polyethylene / polyolefin xốp | Cao su lưu hóa xốp | Polyurethane / polyisocyanurate | Sợi khoáng |
| Cấu trúc | Ô kín | Ô kín | Ô kín, cứng | Dạng sợi |
| Độ mềm dẻo | Mềm | Mềm, đàn hồi | Cứng | Cứng vừa |
| Chống ẩm | Tốt nhờ ô kín (theo từng sản phẩm) | Tốt | Tốt nếu ô kín và có lớp bọc | Cần lớp bọc chống ẩm |
| Ưu điểm | Nhẹ, dễ thi công, đa dạng dạng cung cấp | Mềm, ôm sát ống, cản ẩm tốt | Cách nhiệt hiệu quả ở độ dày nhỏ | Chịu nhiệt cao |
| Hạn chế | Cần kiểm tra giới hạn nhiệt, UV, đặc tính cháy | Chi phí và độ dày lớn khó thi công | Khó bọc bề mặt phức tạp, cần lớp bảo vệ | Hút ẩm nếu lớp bọc hỏng, thi công cần bảo hộ |
| Ứng dụng | Nước lạnh, HVAC, hệ lạnh, cấp thoát nước | Ống đồng điều hòa, ống lạnh | Ống cỡ lớn, lạnh sâu, công nghiệp | Ống nóng, hơi, công nghiệp |
❖ Ứng dụng thực tế của ống bảo ôn
Đường ống nước lạnh (chilled water)
Đây là nơi lớp bảo ôn quan trọng nhất vì dễ đọng sương. Vật liệu ô kín, mối nối kín và độ dày đủ lớn là ba yếu tố cần ưu tiên.
Điều hòa và HVAC
Ống đồng dẫn gas, ống nước ngưng và ống nước lạnh cho FCU, AHU đều cần bảo ôn. Khi ống bảo ôn đi cùng hệ thông gió, bạn có thể tham khảo thêm ống gió chống cháy hoặc ống gió tiêu âm để phối hợp đồng bộ khi thiết kế.
Hệ thống lạnh
Đường hút và đường lỏng trong hệ lạnh cần bảo ôn để giảm tổn thất lạnh và ngăn đọng sương.
Đường ống nước nóng
Bảo ôn giúp giữ nhiệt và giảm bỏng khi chạm. Cần đối chiếu nhiệt độ lưu chất với giới hạn nhiệt độ của vật liệu.
Hệ thống kỹ thuật tòa nhà và công nghiệp
Bao gồm cấp thoát nước, phòng bơm, đường ống kỹ thuật trong hầm, trục kỹ thuật và nhà máy. Mỗi vị trí có yêu cầu riêng về nhiệt độ, độ ẩm, va chạm và phòng cháy.
❖ Hướng dẫn chọn ống bảo ôn
Xác định đường kính ống
Lòng ống bảo ôn phải khớp với đường kính ngoài của ống cần bọc. Lòng quá rộng gây hở và giảm hiệu quả, lòng quá chật gây khó lắp và nén vật liệu. Với ống lớn, hãy hỏi nhà cung cấp về dạng ống cỡ lớn hoặc tấm cuộn.
Chọn chiều dày lớp cách nhiệt
Chiều dày phụ thuộc nhiệt độ lưu chất, nhiệt độ và độ ẩm môi trường, đường kính ống và hệ số dẫn nhiệt của vật liệu. Với ống lạnh, mục tiêu chính là giữ bề mặt ngoài trên điểm sương. Nên tính theo hồ sơ thiết kế hoặc khuyến nghị của nhà sản xuất.
Đối chiếu nhiệt độ làm việc
Ống nước lạnh, ống gas và ống nước nóng có dải nhiệt độ rất khác nhau. Hãy đối chiếu với dải nhiệt độ làm việc trong datasheet, lưu ý dải này có thể chỉ tính riêng lớp xốp.
Xét môi trường sử dụng
Trong nhà, ngoài trời, hầm ẩm hay chôn ngầm yêu cầu khác nhau về chống ẩm, chống UV và chống va đập. Môi trường ngoài trời thường cần thêm lớp bọc bảo vệ.
Ưu tiên khả năng chống ẩm
Đường ống lạnh luôn chịu áp lực hơi nước từ môi trường. Vật liệu ô kín, độ hút nước thấp và hệ số cản hơi nước cao giúp lớp bảo ôn giữ hiệu quả lâu dài.
Xem yêu cầu lắp đặt và vận hành
Ống xẻ rãnh sẵn lắp nhanh hơn trên ống đã lắp. Cần cân nhắc keo, băng dán, phụ kiện cho co và tê. Khi cần đồng bộ, hãy xem hệ phụ kiện đồng bộ INCOFLEX XLPE. Cuối cùng, kiểm tra yêu cầu phòng cháy của dự án để yêu cầu chứng nhận phù hợp.
❖ Bảo ôn PE/XLPE: ưu điểm và giới hạn
Ưu điểm
- Cấu trúc ô kín giúp hạn chế hơi nước thấm vào, phù hợp đường ống lạnh.
- Nhẹ, mềm, dễ cắt và dễ thi công, thích ứng nhiều bề mặt.
- Đa dạng dạng cung cấp: ống, tấm, cuộn, có hoặc không lớp phủ.
- Không phát tán sợi như một số vật liệu dạng sợi (tùy sản phẩm).
Giới hạn
- Giới hạn nhiệt độ làm việc thấp hơn bông khoáng, nên cần kiểm tra khi dùng cho đường ống nhiệt độ cao.
- Chịu UV và va chạm phụ thuộc loại sản phẩm, ngoài trời thường cần lớp phủ hoặc lớp bảo vệ.
- Đặc tính cháy khác nhau theo từng dòng, cần xem chứng nhận phù hợp yêu cầu dự án.
- Chất lượng thi công mối nối ảnh hưởng lớn đến hiệu quả thực tế.
Lưu ý: XLPE foam khác XLPE cách điện cáp điện
Cùng viết tắt XLPE nhưng đây là hai nhóm vật liệu khác nhau. XLPE cách điện dùng cho cáp điện là polyethylene liên kết ngang đặc, có chức năng cách điện cho dây dẫn. XLPE foam dùng làm bảo ôn là vật liệu xốp ô kín, có chức năng cách nhiệt. Hai loại khác nhau về cấu trúc, mục đích sử dụng và tiêu chuẩn áp dụng, nên không dùng lẫn thông số của loại này cho loại kia.

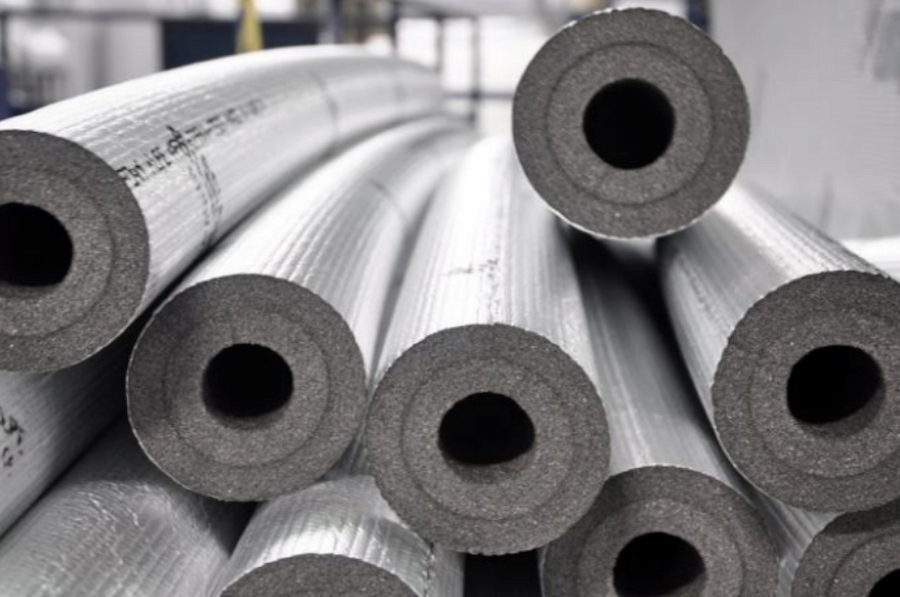

❖ Ống bảo ôn định hình sẵn INCOFLEX XLPE cho đường ống công trình
Khi nhu cầu là bọc đường ống nước lạnh, hệ lạnh hay cấp thoát nước bằng vật liệu mềm, ô kín và lắp nhanh, ống bảo ôn định hình sẵn INCOFLEX XLPE là một lựa chọn để cân nhắc. Theo thông tin nhà cung cấp, ống được thiết kế chuyên biệt cho hệ thống đường ống trong công trình nhà ở, thương mại và công nghiệp, nhằm cách nhiệt, sử dụng năng lượng hiệu quả và chống tổn thất hoặc hấp thụ nhiệt.
Thông tin sản phẩm đã xác minh
| Hạng mục | Thông tin đã xác minh |
|---|---|
| Tên sản phẩm | Ống bảo ôn định hình sẵn Incoflex XLPE |
| Mục đích thiết kế | Hệ thống đường ống trong công trình nhà ở, thương mại, công nghiệp |
| Ứng dụng | Hệ thống lạnh; cấp thoát nước; nước lạnh (chilled water); đường ống khí đốt dân dụng và công nghiệp; dầu khí và các ứng dụng tương tự |
| Đặc điểm | Dễ thi công; ống xẻ rãnh sẵn; hiệu năng lâu dài trong nhiều môi trường |
| Ống đường kính lớn | Thiết kế riêng cho đường ống cỡ lớn: phòng bơm, làm lạnh khu vực (district cooling), ống dẫn khí, ống chôn ngầm, đường hầm |
| Tình trạng | Còn hàng; giá liên hệ |
Thông số vật liệu INCOFLEX XLPE
Nhà cung cấp chưa công bố bảng thông số riêng cho dòng ống. Các số liệu dưới đây thuộc vật liệu INCOFLEX XLPE xốp cách nhiệt polyolefin, cùng dòng sản phẩm, và cần xác nhận lại với nhà cung cấp cho từng quy cách ống cụ thể.
| Chỉ tiêu | Giá trị | Phương pháp thử |
|---|---|---|
| Cấu trúc | Ô kín, liên kết ngang | Theo nhà cung cấp |
| Khối lượng riêng | 25 đến 40 kg/m³ | ASTM C1427 |
| Nhiệt độ làm việc (chỉ tính phần xốp) | -50°C đến 120°C | ASTM C177 |
| Hệ số dẫn nhiệt tại 10°C | 0,032 W/m·K | ASTM C518 / C177 |
| Hệ số dẫn nhiệt tại 23°C | 0,033 W/m·K | ASTM C518 / C177 |
| Hệ số dẫn nhiệt tại 35°C | 0,036 W/m·K | ASTM C518 / C177 |
| Hệ số dẫn nhiệt tại 45°C | 0,038 W/m·K | ASTM C518 / C177 |
| Độ hút nước (pha lỏng) | < 0,1% theo thể tích | ASTM C209 |
| Hệ số cản hơi nước μ | > 80.000 | BS EN 12086 |
| Cháy bề mặt | Cấp A (FSI < 25, SDI < 50) | ASTM E84 |
| Phản ứng với lửa | B-s1,d0 | EN 13501-1 |
INCOFLEX XLPE phù hợp với nhu cầu nào?
- Bọc đường ống nước lạnh, ống hệ lạnh, đường cấp thoát nước cần vật liệu ô kín, chống ẩm.
- Thi công trên đường ống đã lắp, nhờ ống xẻ rãnh sẵn.
- Đường ống cỡ lớn như phòng bơm hoặc district cooling, theo nhóm ống đường kính lớn đã nêu.
- Cần lớp bảo vệ bề mặt thì tham khảo các biến thể phủ: AP phủ màng nhôm, RE phủ nhôm gia cường, N-CLAD màng kim loại phủ sẵn hoặc dạng không phủ UF.
Với đường ống nhiệt độ vượt dải làm việc của vật liệu, bạn nên cân nhắc nhóm vật liệu khác như bông khoáng.
❖ Phú Hưng hỗ trợ lựa chọn như thế nào?
Công ty Cổ phần Dịch vụ Kỹ nghệ Cơ khí Phú Hưng gia công ống gió, van gió, cửa gió, thang máng cáp và có dòng INCOFLEX XLPE trên website. Nếu bạn cần tư vấn ống bảo ôn cho một hệ thống cụ thể, hãy gửi loại đường ống, đường kính, nhiệt độ lưu chất, môi trường lắp đặt và số lượng dự kiến qua trang liên hệ. Hotline/Zalo: 0989 135 789, kinh doanh: 0975 201 551, email: contact@cokhiphuhung.vn.
❖ FAQ: Câu hỏi thường gặp về ống bảo ôn
❓ Ống bảo ôn là gì?
Ống bảo ôn là vật liệu cách nhiệt được tạo hình ống để bọc quanh đường ống, nhằm giảm thất thoát nhiệt hoặc lạnh và hạn chế đọng sương. Thân ống thường có rãnh xẻ để lắp lên ống.
❓ Ống bảo ôn dùng để làm gì?
Ống bảo ôn dùng để cách nhiệt cho đường ống nước lạnh, ống điều hòa, hệ lạnh, ống nước nóng, cấp thoát nước và một số đường ống công nghiệp. Mục tiêu là tiết kiệm năng lượng, chống đọng sương và ổn định nhiệt độ lưu chất.
❓ Ống bảo ôn PE có tốt không?
Tốt nếu chọn đúng ứng dụng. Foam PE/XLPE ô kín nhẹ, mềm, chống ẩm tốt và dễ thi công, phù hợp đường ống nước lạnh và HVAC. Cần kiểm tra giới hạn nhiệt độ, chống UV và đặc tính cháy theo datasheet. Với đường ống nhiệt độ cao, nhóm vật liệu khác có thể phù hợp hơn.
❓ Chọn độ dày bảo ôn thế nào?
Độ dày phụ thuộc nhiệt độ lưu chất, nhiệt độ và độ ẩm môi trường, đường kính ống, hệ số dẫn nhiệt vật liệu và mục tiêu thiết kế (chống đọng sương hay tiết kiệm năng lượng). Nên tính toán theo hồ sơ thiết kế hoặc khuyến nghị nhà sản xuất.
❓ Bảo ôn đường ống nước lạnh cần lưu ý gì?
Ưu tiên vật liệu ô kín có độ hút nước thấp, chọn độ dày đủ để bề mặt ngoài không đọng sương, và làm kín mọi mối nối, co, tê, van. Chỗ treo ống cần xử lý để không làm lớp bảo ôn bị nén hoặc hở.
❓ Ống bảo ôn định hình sẵn có ưu điểm gì?
Ống có kích thước khớp với đường kính ống nên ôm sát, ít khe hở và lắp nhanh. Theo thông tin nhà cung cấp, ống INCOFLEX XLPE được xẻ rãnh sẵn và có phiên bản đường kính lớn cho ống cỡ lớn.
❓ XLPE foam có giống XLPE cách điện cáp điện không?
Không. XLPE foam là vật liệu xốp ô kín để cách nhiệt, còn XLPE cách điện cáp điện là polyethylene liên kết ngang đặc để cách điện cho dây dẫn. Hai loại có cấu trúc và mục đích khác nhau.
❖ Kết luận
Chọn ống bảo ôn là chọn đúng vật liệu, đúng độ dày và đúng cách thi công cho từng đường ống. Với đường ống nước lạnh, HVAC và hệ lạnh, foam ô kín như XLPE là hướng được nhiều công trình cân nhắc. Với đường ống nhiệt độ cao hoặc cỡ rất lớn, cần xem xét các vật liệu khác phù hợp. Dù chọn loại nào, hãy dựa vào datasheet, báo cáo thử nghiệm và chất lượng thi công mối nối.
Nếu bạn cần bảo ôn dạng ống xẻ rãnh sẵn, có thể tham khảo ống bảo ôn định hình sẵn INCOFLEX XLPE và liên hệ Cơ khí Phú Hưng để được tư vấn quy cách phù hợp.
