Bạn có bao giờ để ý rằng, trong các tòa nhà, trung tâm thương mại hay văn phòng hiện đại, luôn có những ô cửa nhỏ gọn nhưng lại đóng vai trò quan trọng trong việc điều hòa không khí? Đó chính là miệng gió 2 lớp – thiết bị tưởng chừng đơn giản nhưng góp phần lớn vào việc phân phối luồng gió, cân bằng nhiệt độ và mang lại sự thoải mái cho không gian. Hãy cùng Cơ khí Phú Hưng tìm hiểu chi tiết hơn về miệng gió 2 lớp qua bài viết dưới đây.
Miệng gió 2 lớp là gì?

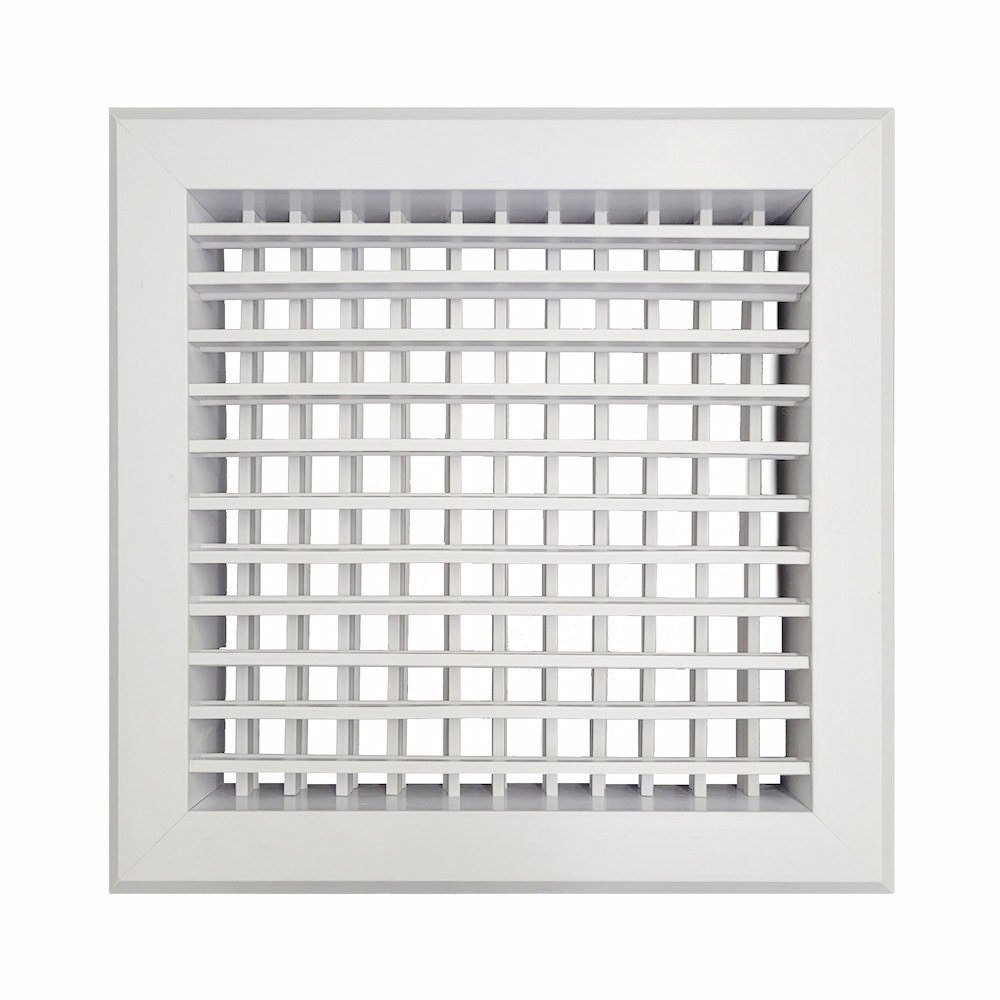

Miệng gió 2 lớp (hay còn gọi là cửa gió 2 lớp nan) là thiết bị được lắp đặt trong hệ thống thông gió – điều hòa không khí (HVAC), có chức năng hút hoặc cấp gió vào không gian nội thất. Điểm đặc biệt của loại miệng gió này là cấu tạo gồm 2 lớp nan gió song song hoặc vuông góc nhau, giúp điều hướng luồng gió linh hoạt và phân phối không khí đều hơn so với loại một lớp.
Cấu tạo và nguyên lý hoạt động cửa gió 2 lớp nan

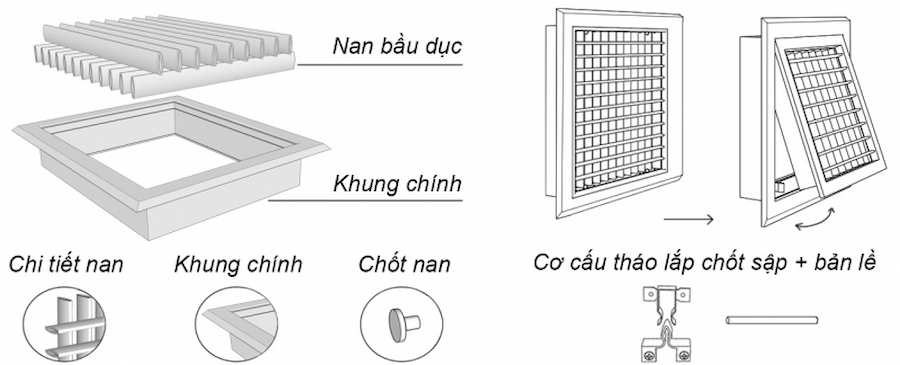

1. Cấu tạo cửa gió 2 lớp nan

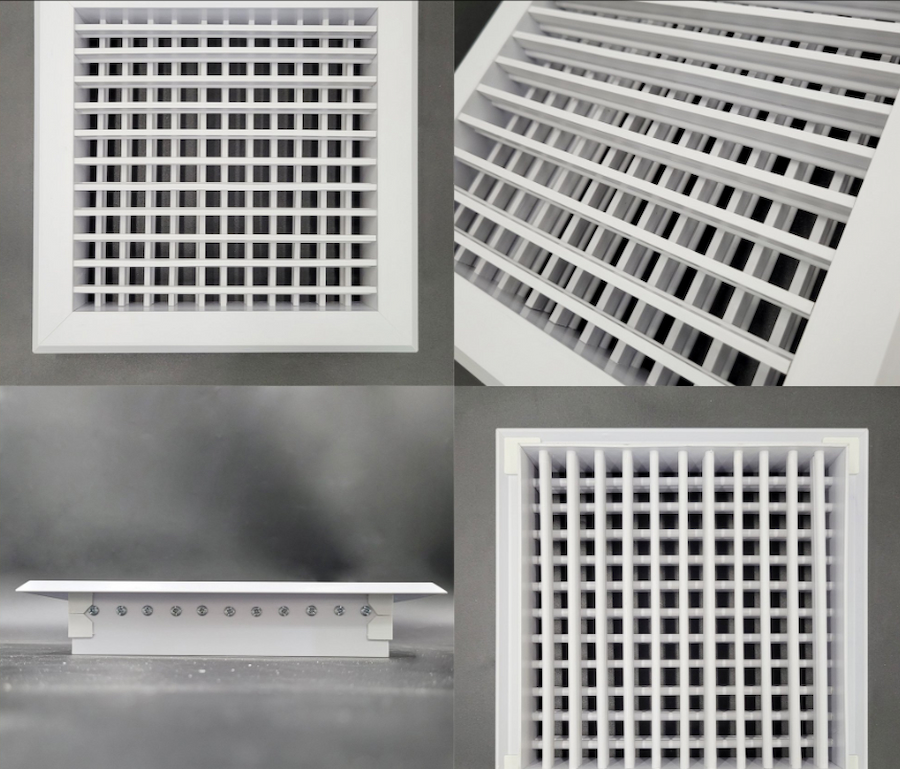

- Cửa gió 2 lớp nan được chế tạo từ nhôm ép định hình, có độ bền cao, nhẹ và chống oxy hóa tốt.
- Bề mặt được sơn tĩnh điện màu trắng hoặc các màu khác theo yêu cầu thẩm mỹ của công trình.

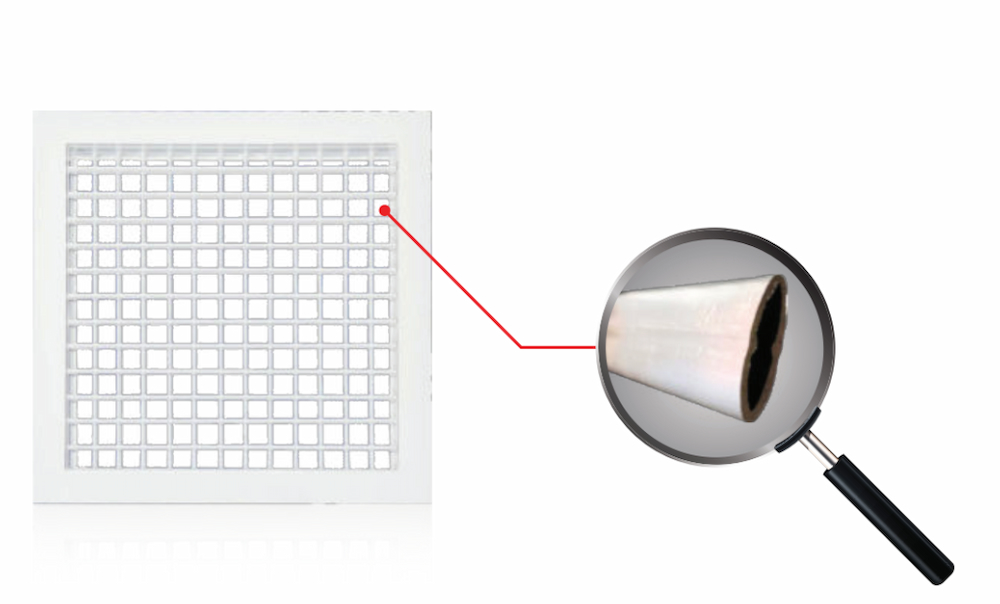

- Cửa gồm 2 lớp cánh biên dạng khí động học hình elip, được bố trí theo 2 phương vuông góc:
- Lớp nan phía trước: điều chỉnh hướng gió theo phương ngang.
- Lớp nan phía sau: điều chỉnh hướng gió theo phương dọc.
Ngoài ra, cửa thường được lắp kèm van điều chỉnh gió OBD giúp kiểm soát lưu lượng gió linh hoạt.
Nguyên lý hoạt động
- Khi không khí đi qua cửa gió, 2 lớp nan chéo nhau cho phép điều chỉnh hướng thổi hoặc hồi gió theo nhiều góc độ khác nhau.
- Người dùng có thể thay đổi góc nghiêng của từng lớp nan để tăng, giảm hoặc chuyển hướng luồng gió.
- Kết hợp với van OBD phía sau, cửa có thể điều tiết lưu lượng gió phù hợp cho từng khu vực.
Nhờ cấu tạo 2 lớp nan linh hoạt, cửa gió 2 lớp nan giúp phân phối không khí đều hơn, đảm bảo hiệu quả thông gió và làm mát tối ưu cho không gian lắp đặt như trần giả, tường hoặc trực tiếp trên ống gió.
So sánh với cửa gió 1 lớp & 2 lớp
Cửa gió là thành phần quan trọng trong hệ thống thông gió – điều hòa không khí (HVAC), giúp phân phối và điều hướng luồng gió. Mỗi loại cửa gió sẽ có đặc điểm và ứng dụng riêng. Dưới đây là bảng so sánh tổng quan giữa cửa gió 1 lớp và cửa gió 2 lớp:
| Tiêu chí | Cửa gió 1 lớp nan | Cửa gió 2 lớp nan |
| Cấu tạo | Gồm 1 lớp nan (ngang hoặc dọc) | Gồm 2 lớp nan vuông góc nhau (ngang & dọc) |
| Khả năng điều hướng gió | Điều chỉnh gió theo 1 chiều (ngang hoặc dọc) | Điều chỉnh gió theo 2 chiều (ngang và dọc) |
| Hiệu quả phân phối gió | Gió tập trung hơn, ít linh hoạt | Phân tán gió đều khắp không gian, êm dịu và dễ chịu hơn |
| Ứng dụng | Phù hợp khu vực cần hướng gió cố định: hành lang, kho, phòng kỹ thuật | Dùng phổ biến trong không gian kín: văn phòng, khách sạn, trung tâm thương mại |
| Chi phí | Giá thành thấp hơn | Giá cao hơn do cấu tạo phức tạp và tính năng linh hoạt |
| Thẩm mỹ & độ tiện lợi | Đơn giản, dễ lắp đặt | Sang trọng, điều chỉnh dễ dàng, phù hợp công trình cao cấp |
Kết luận
- Cửa gió 1 lớp: phù hợp với hệ thống thông gió đơn giản, yêu cầu hướng gió cố định.
- Cửa gió 2 lớp: là lựa chọn tối ưu cho công trình cần phân phối không khí đồng đều, điều chỉnh linh hoạt và tính thẩm mỹ cao.
Nhờ ưu thế vượt trội về hiệu quả lưu thông không khí, cửa gió 2 lớp nan ngày càng được ưa chuộng trong các công trình hiện đại, đặc biệt là cao ốc văn phòng, khách sạn, trung tâm hội nghị.
Xem thêm: Miệng gió hút khói & miệng hút gió thông gió
Thông số kỹ thuật miệng gió 2 lớp nan
| KTM (W x H mm) | KTC (W x H mm) | Vận tốc không khí ra khỏi miệng gió (m/s) | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 |
| 300 x 300 | 240 x 240 | Tiết diện (m²) | 0.06 | 0.06 | 0.06 | 0.06 | 0.06 | 0.06 | 0.06 | 0.06 | 0.06 | 0.06 |
| Lưu lượng (m³/s) | 0.02 | 0.03 | 0.05 | 0.07 | 0.09 | 0.10 | 0.12 | 0.14 | 0.16 | 0.17 | ||
| Lưu lượng (m³/h) | 62 | 124 | 187 | 249 | 311 | 373 | 435 | 498 | 560 | 622 | ||
| 450 x 450 | 390 x 390 | Tiết diện (m²) | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 |
| Lưu lượng (m³/s) | 0.05 | 0.09 | 0.14 | 0.18 | 0.23 | 0.27 | 0.32 | 0.37 | 0.41 | 0.46 | ||
| Lưu lượng (m³/h) | 164 | 329 | 493 | 657 | 821 | 986 | 1,150 | 1,314 | 1,478 | 1,643 | ||
| 600 x 600 | 540 x 540 | Tiết diện (m²) | 0.29 | 0.29 | 0.29 | 0.29 | 0.29 | 0.29 | 0.29 | 0.29 | 0.29 | 0.29 |
| Lưu lượng (m³/s) | 0.09 | 0.17 | 0.26 | 0.35 | 0.44 | 0.52 | 0.61 | 0.70 | 0.79 | 0.87 | ||
| Lưu lượng (m³/h) | 315 | 630 | 945 | 1,260 | 1,575 | 1,890 | 2,204 | 2,519 | 2,834 | 3,149 |
Chi tiết gia công miệng gió 2 lớp
| Loại cửa | Độ dày (mm) | Kích thước Cổ (W x H mm) | Kích thước Ống gió (mm) | Kích thước Mặt (mm) |
| DAG | Khung: 1.2 Lá: 1.0 | 240 × 240 390 × 390 540 × 540 | W + 10 H + 10 | W + 60 H + 60 |
Ghi chú:
- Khung và lá được gia công từ nhôm định hình chắc chắn, đảm bảo độ chính xác cao.
- Kích thước có thể tùy chỉnh theo yêu cầu thực tế của công trình.
- Toàn bộ bề mặt được sơn tĩnh điện nhằm tăng độ bền và tính thẩm mỹ.
Xem thêm: Miệng gió vuông & cửa gió vuông Phú Hưng
Tại sao chọn Cơ khí Phú Hưng đặt hàng cửa gió 2 lớp nan?
Khi lựa chọn đơn vị gia công cửa gió, miệng gió 2 lớp nan thì chất lượng sản phẩm và uy tín nhà cung cấp là yếu tố quyết định đến hiệu quả vận hành của toàn hệ thống thông gió – điều hòa.
Cơ khí Phú Hưng tự hào là đơn vị sản xuất và cung cấp cửa gió, miệng gió 2 lớp nan hàng đầu, được nhiều nhà thầu và công trình lớn tin tưởng.
Lý do lựa chọn Cơ Khí Phú Hưng?
1. Sản phẩm đạt chuẩn kỹ thuật – thẩm mỹ cao
Cửa gió 2 lớp nan được Phú Hưng gia công bằng nhôm định hình cao cấp, sơn tĩnh điện bền màu, đảm bảo độ chính xác từng chi tiết và khả năng chịu va đập, chống ăn mòn tốt. Mỗi sản phẩm đều được kiểm tra kỹ lưỡng trước khi bàn giao.
2. Gia công theo yêu cầu – linh hoạt mọi kích thước
Phú Hưng nhận thiết kế, sản xuất cửa gió theo bản vẽ, kích thước và màu sắc riêng của từng công trình. Nhờ đó, sản phẩm luôn phù hợp tuyệt đối với không gian và hệ thống HVAC thực tế.
3. Giá thành cạnh tranh – tối ưu chi phí thi công
Nhà xưởng sản xuất trực tiếp, không qua trung gian giúp Phú Hưng đảm bảo giá tốt và thời gian giao hàng nhanh chóng, đặc biệt cho các dự án quy mô lớn.
4. Hỗ trợ kỹ thuật và bảo hành uy tín
Đội ngũ kỹ sư giàu kinh nghiệm luôn tư vấn giải pháp tối ưu, hướng dẫn lắp đặt và bảo hành chu đáo, giúp khách hàng an tâm tuyệt đối khi sử dụng.
Liên hệ ngay với Cơ khí Phú Hưng để được tư vấn, báo giá và nhận ưu đãi đặc biệt cho đơn hàng số lượng lớn!
