Trong lĩnh vực thiết kế kiến trúc và cơ điện (M&E) hiện đại, giếng trời không chỉ đóng vai trò lấy sáng tự nhiên mà còn là trục lưu thông không khí huyết mạch của toàn bộ công trình. Tuy nhiên, dưới tác động của bức xạ nhiệt và hiệu ứng nhà kính, lượng nhiệt và khí tù đọng tại khu vực này thường rất lớn. Để giải quyết triệt để bài toán này, các kỹ sư hệ thống HVAC đã ứng dụng quạt thông gió giếng trời như một giải pháp cưỡng bức không khí, giúp duy trì môi trường vi khí hậu trong lành và ổn định.
Tổng Quan Về Hệ Thống Quạt Thông Gió Giếng Trời
1. Quạt Thông Gió Giếng Trời Là Gì?

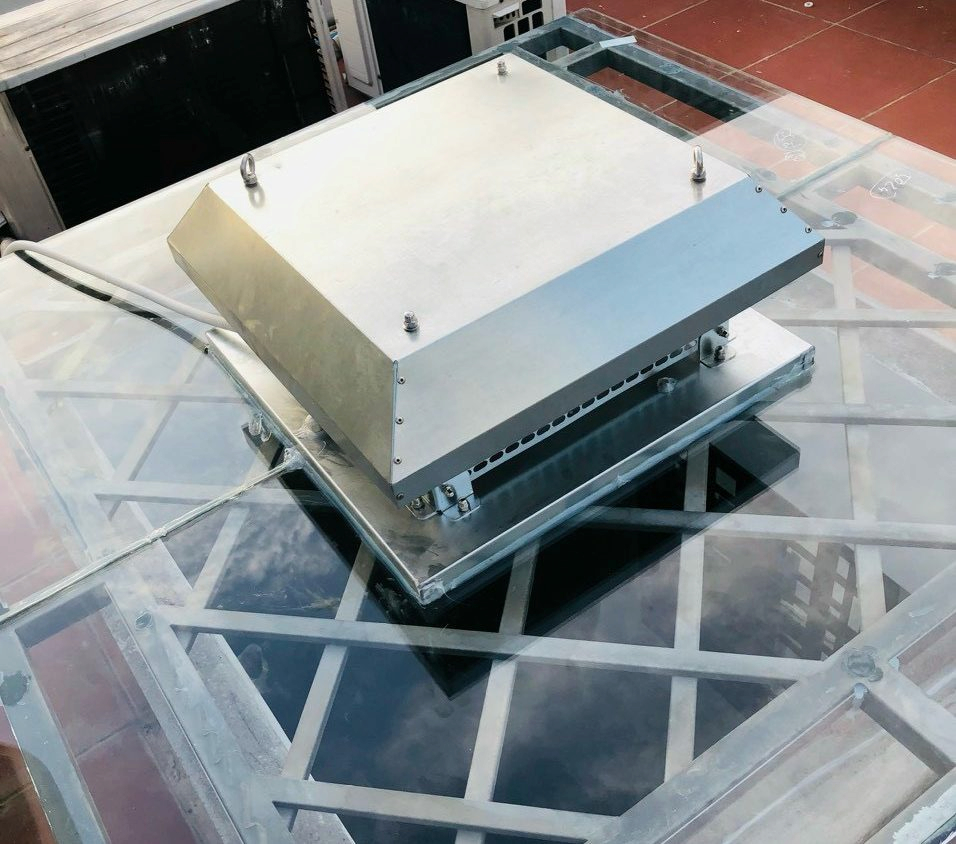

Quạt thông gió giếng trời (hay còn được gọi phổ biến là quạt hút gió giếng trời) là dòng quạt vortex công nghiệp hoặc bán công nghiệp được thiết kế đặc thù để lắp đặt tại vị trí cao của giếng trời hoặc mái nhà. Thiết bị này hoạt động dựa trên nguyên lý chênh lệch áp suất và khí động học, có nhiệm vụ hút không khí nóng, khí độc, mùi hôi và độ ẩm dư thừa từ bên trong công trình để thải ra môi trường bên ngoài.
Khác với các dòng quạt thông gió gắn tường thông thường, thiết bị này phải được cấu tạo với vật liệu siêu bền, chịu được mọi tác động khắc nghiệt của thời tiết (mưa, nắng, gió bão) và có khả năng hoạt động liên tục trong thời gian dài mà không làm suy giảm hiệu suất.
2. Tầm Quan Trọng Của Việc Hút Gió Mái Nhà Trong Kiến Trúc Xây Dựng
Khái niệm hút gió mái nhà bắt nguồn từ việc ứng dụng “hiệu ứng ống khói” (Stack Effect) trong vật lý kiến trúc. Không khí nóng luôn có xu hướng bốc lên cao. Khi công trình không có hệ thống thoát khí chủ động trên mái, khối không khí nóng này sẽ bị kẹt lại dưới lớp kính hoặc mái che của giếng trời, tạo thành một chiếc “bẫy nhiệt”.
Việc trang bị quạt hút mái nhà sẽ mang lại các giá trị cốt lõi sau:
- Giảm tải nhiệt độ cục bộ: Liên tục đào thải dòng khí nóng bốc lên, làm giảm từ 3 đến 5 độ C cho không gian bên dưới.
- Cải thiện chất lượng không khí (IAQ): Loại bỏ khí CO2 tích tụ, nấm mốc và các hạt bụi lơ lửng, tạo ra môi trường sống và làm việc an toàn.
- Tăng tuổi thọ kết cấu: Ngăn chặn hiện tượng ngưng tụ hơi nước trên các bề mặt kính và kim loại tại khu vực giếng trời, từ đó giảm thiểu nguy cơ rỉ sét và ăn mòn vật liệu.

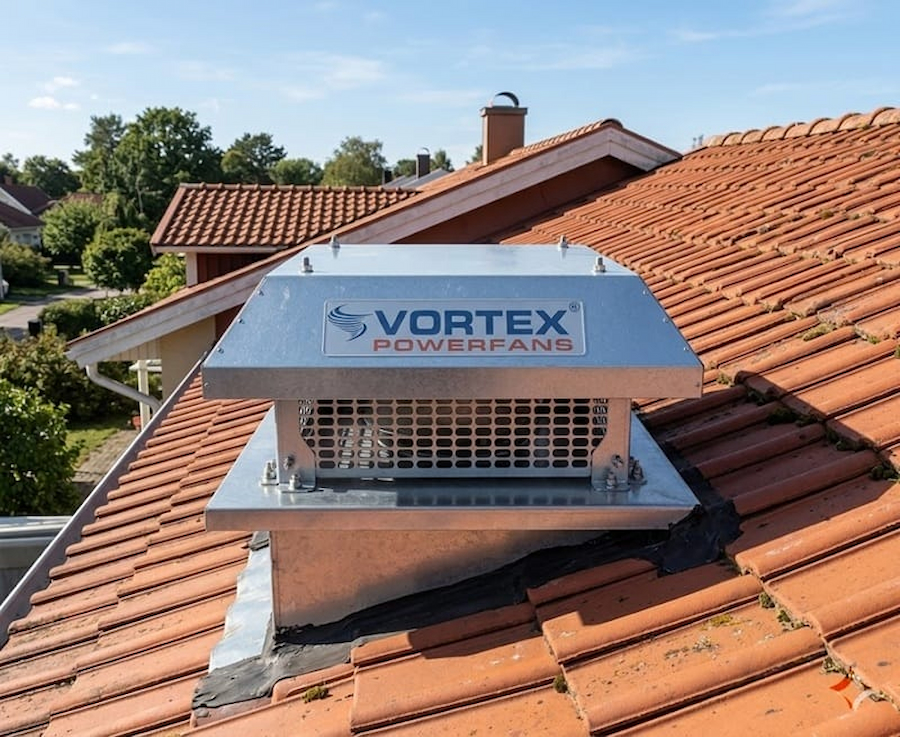

Cấu Tạo Và Nguyên Lý Hoạt Động Của Quạt Hút Gió Trên Mái Nhà
1. Cấu Tạo Cơ Bản Của Thiết Bị
Một hệ thống quạt hút gió trên mái nhà đạt chuẩn thường bao gồm các bộ phận cơ khí và điện tử phức tạp nhằm đảm bảo độ bền tối đa.
- Động cơ (Motor): Thường sử dụng loại động cơ rotor ngoài, động cơ EC hoặc AC tiết kiệm điện năng, có trang bị rơ-le tự ngắt khi quá nhiệt. Động cơ phải đạt cấp bảo vệ tối thiểu IP54 hoặc IP55 để chống bụi và chống nước tuyệt đối.
- Cánh quạt (Impeller): Được thiết kế theo dạng ly tâm cong về phía sau (backward-curved) hoặc hướng trục. Thiết kế này giúp quạt hoạt động êm ái, tạo ra lưu lượng gió lớn và thắng được lực cản của hệ thống ống gió. Vật liệu cánh thường là nhôm hợp kim hoặc nhựa ABS cường lực.
- Vỏ bảo vệ (Nón che mưa): Là bộ phận tiếp xúc trực tiếp với môi trường ngoài. Vỏ thường được dập nguyên khối từ thép mạ kẽm sơn tĩnh điện, inox 304 hoặc vật liệu composite, mang hình dáng nón nấm hoặc hình hộp khí động học để cản sức gió và chống nước mưa xâm nhập.
- Lưới bảo vệ: Lưới thép chắn côn trùng, chim chóc và lá cây lọt vào buồng động cơ.
2. Sự Cải Tiến Của Công Nghệ Quạt Vortex
Trong quá trình tìm kiếm giải pháp tối ưu cho không gian, nhiều nhà thầu đã chuyển hướng sang sử dụng công nghệ quạt vortex. Đây là dòng sản phẩm ứng dụng nguyên lý tạo lốc xoáy (vortex), giúp cột áp quạt đẩy mạnh hơn và hút sâu hơn từ các tầng thấp của tòa nhà.
Sự chênh lệch áp suất do mâm cánh ly tâm tạo ra giúp dòng khí chuyển động theo luồng xoáy ốc, giảm thiểu tối đa sự nhiễu loạn không khí tại cửa hút. Kết quả là quạt hoạt động cực kỳ êm ái, không gây ra hiện tượng rung lắc kết cấu mái, đồng thời tiết kiệm đáng kể năng lượng so với các dòng quạt cánh vát truyền thống. Khi triển khai các dự án quy mô, thuật ngữ kỹ thuật quat hut gio tren mai nha chuẩn Vortex đang dần trở thành tiêu chuẩn bắt buộc trong hồ sơ thiết kế cơ điện.
Thông Số Kỹ Thuật Và Bảng Biểu Phân Tích
Dưới đây là bảng thông số kỹ thuật tham khảo cho các dòng quạt hút gió mái nhà chuyên dụng, hỗ trợ tư vấn thiết kế và các kỹ sư bóc tách khối lượng dự án.
1. Bảng Thông Số Kỹ Thuật Đề Xuất
| Mã Sản Phẩm | Loại Quạt | Lưu Lượng Gió (m3/h) | Cột Áp (Pa) | Công Suất (W) | Độ Ồn (dB) | Cấp Bảo Vệ | Nguồn Điện |
| Model 200 | Ly tâm lắp mái | 800 – 1.200 | 250 | 85 | < 50 | IP55 | 1 pha 220V |
| Model 315 | Ly tâm lắp mái | 1.800 – 2.500 | 380 | 150 | < 55 | IP55 | 1 pha 220V |
| Model 400 | Ly tâm Vortex | 3.500 – 4.500 | 550 | 350 | < 62 | IP55 | 3 pha 380V |
| Model 500 | Hướng trục mái | 6.000 – 8.000 | 120 | 550 | < 68 | IP54 | 3 pha 380V |
2. Ghi Chú Kỹ Thuật
Thông số độ ồn được đo tại môi trường tiêu chuẩn, cách thiết bị 3 mét. Các thông số cột áp và lưu lượng gió sẽ có sự biến thiên thực tế phụ thuộc vào việc quạt có kết nối thêm hệ thống đường ống gió hay lưới lọc màng hay không.
Ứng Dụng Đa Dạng Trong Các Công Trình Xây Dựng
Sự linh hoạt trong thiết kế giúp sản phẩm đáp ứng được đa dạng các loại hình công trình, từ dân dụng đến công nghiệp nặng.
1. Công Trình Dân Dụng Và Thương Mại
Đối với các dự án nhà phố, biệt thự liền kề, việc không gian bị bịt kín ba mặt là điều khó tránh khỏi. Khi đó, giếng trời trở thành lá phổi của ngôi nhà. Việc trang bị một hệ thống cấp hút cưỡng bức tại đây sẽ giải tỏa triệt để mùi thức ăn từ bếp, hơi ẩm từ các phòng vệ sinh len lỏi ra trục không gian chung.
Trong các trung tâm thương mại, tòa nhà văn phòng có sảnh atrium lớn, việc duy trì áp suất âm nhẹ tại khu vực mái sẽ giúp định hướng toàn bộ luồng khí tươi đi từ các cửa chính tầng trệt, lan tỏa qua các tầng và thoát ra ngoài tại giếng trời trung tâm, đảm bảo môi trường điều hòa không bị ngột ngạt.
2. Công Trình Công Nghiệp, Nhà Xưởng
Trong môi trường sản xuất có phát sinh nhiệt lượng lớn (xưởng hàn, xưởng cơ khí, xưởng dệt may), hệ thống thông gió mái nhà đóng vai trò sinh tử. Nó không chỉ làm mát mà còn pha loãng nồng độ hóa chất độc hại. Tại các khu vực này, thiết bị đòi hỏi phải có lưu lượng siêu lớn, chịu được nhiệt độ không khí thải lên đến 60-80 độ C, và phải đáp ứng các tiêu chuẩn phòng cháy chữa cháy khắt khe.
Xem thêm: Hộp lọc không khí filterbox VORTEX
Tiêu Chí Đánh Giá Chất Lượng Thiết Bị Dưới Góc Nhìn Nhà Thầu
Với các nhà thầu M&E, việc quyết định lựa chọn một mã sản phẩm không chỉ dựa trên giá thành mà còn phụ thuộc vào các tiêu chí kỹ thuật cốt lõi nhằm giảm thiểu rủi ro bảo hành sau khi bàn giao dự án.
1. Hiệu Suất Và Sự Ổn Định Của Động Cơ
Động cơ là trái tim của hệ thống. Các chủ đầu tư yêu cầu động cơ phải chạy trên vòng bi bạc đạn (ball bearing) bôi trơn vĩnh cửu, không yêu cầu tra dầu mỡ định kỳ. Ngoài ra, khả năng cân bằng động (dynamic balancing) của cụm cánh và động cơ phải đạt chuẩn ISO 1940 để triệt tiêu hiện tượng cộng hưởng rung truyền xuống kết cấu thép hoặc trần thạch cao.
2. Đặc Tính Vật Liệu Chống Ăn Mòn
Mái nhà là nơi chịu bức xạ UV trực tiếp, nhiệt độ mặt tôn có thể lên tới 60 độ C vào mùa hè, kèm theo đó là nước mưa mang theo hàm lượng axit nhẹ. Do đó, các bộ phận cấu thành vỏ quạt bắt buộc phải được phủ vật liệu chống oxy hóa cực tốt. Lớp sơn tĩnh điện phải dày dặn, không bong tróc, và các đinh ốc vít lắp ráp cũng phải làm từ vật liệu inox chống gỉ.
3. Khả Năng Tích Hợp Vào Hệ Thống Quản Lý Tòa Nhà (BMS)
Trong các công trình thông minh, hệ thống thông gió không hoạt động độc lập mà phải được kết nối với tủ điều khiển trung tâm hoặc cảm biến (cảm biến nhiệt độ, cảm biến chất lượng không khí, cảm biến mưa). Thiết bị chất lượng cao sẽ hỗ trợ khả năng điều khiển tốc độ biến tần (Inverter) hoặc nhận tín hiệu analog 0-10V, cho phép quạt tự động thay đổi lưu lượng dựa trên điều kiện môi trường thực tế, tối đa hóa hiệu suất sử dụng năng lượng.
